उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
सामग्री: | SS304 | आवेदन: | एक एंटीना निर्माण का निर्माण |
---|---|---|---|
क्षमता: | 980Mpa | समाप्त: | मैदान |
OEM: | उपलब्ध | प्रतीक चिन्ह: | बच्चे वाहक गोफन के लिए अनुकूलित |
धागा: | standars | पैकेजिंग विवरण: | छोटे बॉक्स / पाली बैग + गत्ते का डिब्बा + फूस |
मानक: | आईएसओ, दीन, एएनएसआई, जीबी, गैर-मानक और अधिक | आकार की गुंजाइश: | 5/8 " |
हाई लाइट: | ss u bolts,metric u bolts |

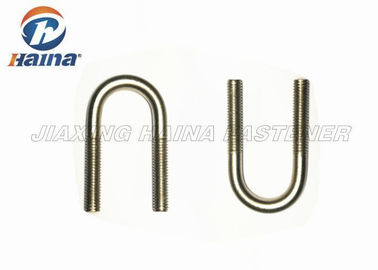

5/8 “व्यास 316 स्टेनलेस स्टील बोल्ट मानक दौर बेंड यू प्रकार OEM
1. उत्पाद विवरण
U- बोल्ट अक्षर U के आकार का एक बोल्ट है जिसके दोनों सिरों पर स्क्रू थ्रेड हैं।
यू-बोल्ट का उपयोग मुख्य रूप से पाइपवर्क, पाइप का समर्थन करने के लिए किया गया है, जिसके माध्यम से तरल पदार्थ और गेस गुजरते हैं।जैसे, यू-बोल्ट को पाइप-वर्क इंजीनियरिंग स्पीक का उपयोग करके मापा गया था।एक U- बोल्ट को पाइप के आकार द्वारा वर्णित किया जाएगा जो इसका समर्थन कर रहा था।
यू-बोल्ट, जिसे यू-टाइप कार्ड के रूप में भी जाना जाता है।
पाइप लाइन की स्थापना आमतौर पर पाइप को ठीक करने के लिए बोल्ट के रूप में उपयोग की जाती है।
1, घनत्व, flexural शक्ति, प्रभाव क्रूरता, compressive शक्ति, लोचदार मापांक, तन्य शक्ति, गर्मी प्रतिरोध, रंग के भौतिक गुणों का उपयोग उपयोग पर्यावरण के अनुसार निर्धारित किया जाता है।
2, आमतौर पर इस्तेमाल सामग्री कार्बन स्टील, जस्ती स्टील, स्टेनलेस स्टील हैं।जिसमें स्टेनलेस स्टील में 304,321,304L, 316,316l, 317,317L, 310S हैं।
3, राष्ट्रीय मानक यू-बोल्ट: जेबी / जेडक्यू 4321-1997
2. विशिष्टता
आकार | इन्स।चौड़ाई | इन्स।लंबाई | मैदान | जिंक प्लेट | HDG | 304 एसएसटी | 316 एसएसटी | ||
दीया। | (सी) | (एल) | THD | ||||||
(डी) | (टी) | ||||||||
1/4 x 1/4 | 1/4 " | 9/16 " | 1 1/2 " | 1 " | UB1 | UP1 | UG1 | US1 | U31 |
1/4 x 3/8 | 1/4 " | 3/4 " | 1 1/2 " | 1 " | UB2 | UP2 | UG2 | US2 | U32 |
1/4 x 1/2 | 1/4 " | 15/16 " | 1 3/4 " | 1 " | UB3 | UP3 | UG3 | US3 | U33 |
1/4 x 3/4 | 1/4 " | 1 1/8 " | 2 " | 1 1/8 " | UB4 | UP4 | UG4 | US4 | U34 |
1/4 x 1 | 1/4 " | 1 3/8 " | 2 1/4 " | 1 1/8 " | UB5 | UP5 | UG5 | US5 | U35 |
1/4 x 1 1/4 | 1/4 " | 1 3/4 " | 2 3/4 " | 1 1/8 " | UB6 | UP6 | UG6 | US6 | U36 |
1/4 x 1 1/2 | 1/4 " | 2 " | 3 " | 1 1/4 " | UB7 | UP7 | UG7 | US7 | U37 |
1/4 x 2 | 1/4 " | 2 7/16 " | 3 1/2 " | 1 1/2 " | UB8 | UP8 | UG8 | US8 | U38 |
5/16 x 1/2 | 5/16 " | 15/16 " | 1 3/4 " | 1 " | UB11 | UP11 | UG11 | ||
5/16 x 3/4 | 5/16 " | 1 1/8 " | 2 " | 1 1/8 " | UB12 | UP12 | UG12 | US12 | |
5/16 x 1 | 5/16 " | 1 3/8 " | 2 7/16 " | 1 1/8 " | UB13 | UP13 | UG13 | US13 | U313 |
5/16 x 1 1/4 | 5/16 " | 1 3/4 " | 2 3/4 " | 1 1/8 " | UB14 | UP14 | UG14 | US14 | U314 |
5/16 x 1 1/2 | 5/16 " | 2 " | 3 " | 1 1/8 " | UB15 | UP15 | UG15 | us15 | U315 |
5/16 x 2 | 5/16 " | 2 7/16 " | 3 1/2 " | 1 1/2 " | UB16 | UP16 | UG16 | US16 | U316 |
3/8 x 1/2 | 3/8 " | 15/16 " | 1 3/4 " | 1 " | UB19 | UP19 | UG19 | ||
3/8 x 3/4 | 3/8 " | 1 1/8 " | 2 " | 1 1/8 " | UB20 | UP20 | UG20 | US20 | |
3/8 x 1 | 3/8 " | 1 3/8 " | 2 7/16 " | 1 1/8 " | UB21 | UP21 | UG21 | US21 | U321 |
3/8 x 1 1/4 | 3/8 " | 1 3/4 " | 2 3/4 " | 1 1/4 " | UB22 | UP22 | UG22 | US22 | U322 |
3/8 x 1 1/2 | 3/8 " | 2 " | 3 " | 1 1/4 " | UB23 | UP23 | UG23 | US23 | U323 |
3/8 x 2 | 3/8 " | 2 7/16 " | 3 5/8 " | 1 3/4 " | UB24 | UP24 | UG24 | US24 | U324 |
3/8 x 2 1/2 | 3/8 " | 3 " | 4 1/8 " | 2 " | UB25 | UP25 | UG25 | US25 | U325 |
3/8 x 3 | 3/8 " | 3 9/16 " | 4 3/4 " | 2 " | UB26 | UP26 | UG26 | US26 | U326 |
3/8 x 4 | 3/8 " | 4 9/16 " | 5 3/4 " | 2 " | UB28 | UP28 | UG28 | US28 | U328 |
3/8 x 5 | 3/8 " | ५ ९ / १६ " | 7 " | 2 " | UB29 | UP29 | UG29 | ||
3/8 x 6 | 3/8 " | 6 5/8 " | 8 " | 3 " | UB30 | UP30 | UG30 | US30 | |
3/8 x 8 | 3/8 " | 8 3/4 " | 10 1/4 " | 3 " | UB31 | UP31 | UG31 | US31 | |
१/२ x १ १/२ | 1/2 " | 2 " | 3 " | 1 1/4 " | UB36 | UP36 | UG36 | ||
१/२ x २ | 1/2 " | 2 7/16 " | 3 5/8 " | 1 3/4 " | UB37 | UP37 | UG37 | US37 | |
१/२ x २ १/२ | 1/2 " | 3 " | 4 1/8 " | 2 " | UB38 | UP38 | UG38 | US38 | U338 |
१/२ x ३ | 1/2 " | 3 9/16 " | 4 1/2 " | 2 " | UB39 | UP39 | UG39 | US39 | U339 |
१/२ x ३ १/२ | 1/2 " | 4 " | 5 1/2 " | 2 " | UB40 | UP40 | UG40 | ||
1/2 x 4 | 1/2 " | 4 9/16 " | 5 3/4 " | 2 " | UB41 | UP41 | UG41 | US41 | U341 |
१/२ x ५ | 1/2 " | ५ ९ / १६ " | 7 " | 2 " | UB43 | UP43 | UG43 | US43 | U343 |
1/2 x 6 | 1/2 " | 6 5/8 " | 8 " | 3 " | UB44 | UP44 | UG44 | US44 | U344 |
१/२ x 8 | 1/2 " | 8 3/4 " | 10 1/4 " | 3 " | UB45 | UP45 | UG45 | US45 | |
१/२ x १० | 1/2 " | 10 7/8 " | 13 " | 3 " | UB46 | UP46 | UG46 | ||
5/8 x 5 | 5/8 " | ५ ९ / १६ " | 7 " | 2 " | UB50 | UP50 | UG50 | ||
5/8 x 6 | 5/8 " | 6 3/4 " | 8 3/4 " | 3 " | UB51 | UP51 | UG51 | ||
5/8 x 8 | 5/8 " | 8 3/4 " | 10 1/4 " | 3 " | UB52 | UP52 | UG52 | ||
5/8 x 10 | 5/8 " | 10 7/8 " | 13 " | 3 " | UB53 | UP53 | UG53 | ||
3/4 x 8 | 3/4 " | 8 3/4 " | 10 1/4 " | 3 " | UB56 | UP56 | UG56 | ||
3/4 x 10 | 3/4 " | 10 7/8 " | 13 " | 3 " | UB57 | UP57 | UG57 | ||
3/4 x 12 | 3/4 " | 12 7/8 " | 15 " | 3 3/4 " | UB58 | UP58 | UG58 | ||
3. आवेदन
यू-बोल्ट एक एंटीना निर्माण के लिए विभिन्न आकारों में उपयोगी हैं;
- एक बढ़ते प्लेट में गोल बूम ट्यूब का बढ़ते,
- ट्यूब से संकेत या जमीन के तारों का कनेक्शन,
- एंटीना रोटेटर आदि पर ट्यूबों का बढ़ते जाना।
4. लाभ
मुख्य लाभ:
स्थापित करने में आसान: झुकाव-इन मॉड्यूल को आवासीय और बड़े वाणिज्यिक, सही थ्रॉलेक्सेह से उपयोगिता के पैमाने तक सभी प्रकार के स्थान से एक्सट्रूडेड रेल में डाला जा सकता है और समय और लागत को कम करने के लिए क्लैंप के साथ उच्च पूर्व-विधानसभा हो सकती है: स्थापना।टोपी के साथ यू बोल्ट पाइप को आसान और त्वरित ठीक कर सकता है।
स्थायित्व: घटकों की सामग्री एनोडाइज्ड अल्युमिनियम 6005-टी 5 और एसयूएस 304 है, नट्स और हुक को छोड़कर, स्टेनलेस स्टील से बना है।जमीन के साथ जस्ती ट्यूब फिक्स का उपयोग करना, सामग्री Q235 है, सतह का उपचार गर्म-जस्ती है, फिल्म की मोटाई 80um से अधिक है, जो उत्पादों की गुणवत्ता सुनिश्चित करती है।रेल के बीच कनेक्शन एक विश्वसनीय ब्याह पट्टी है, जो पोल संरचना को मजबूत बनाता है, हवा का प्रतिरोध संरचना के 55m / s, 25 साल के उत्पाद जीवन चक्र तक पहुंच सकता है और वारंटी 10 साल है।
अच्छी संगतता: एक सार्वभौमिक बढ़ते सिस्टम के रूप में डिज़ाइन किया गया है, हमारा बढ़ते सिस्टम बाजार के अधिकांश प्रमुख फ़्रेम पीवी मॉड्यूल के साथ संगत है।
उच्च गुणवत्ता: सख्त गुणवत्ता नियंत्रण सामग्री के चयन और निर्माण से लेकर पूर्व-निर्माण तक की पूरी प्रक्रिया को कवर करता है जो हमारे बढ़ते सिस्टम का इष्टतम जीवन सुनिश्चित करता है।
